6. Herramientas de instalacion y comprobacion de redes

6. Herramientas de instalación y comprobación de redes

1. Herraminetas para la instalación de cable de cobre

para llevar a cabo el proceso de instalación del cableado de cobre de una red es necesario utilizar unas herramientas especificas.

1.1. Herramientas para pelar y cortar

La herramienta para pelar cable se utiliza para quitar el revestimiento del cable.
por lo general,la herramienta de pelar el cable sirve tanto para cable de par trenzado como para el coaxial.

- Alicates para pelar cable: son específicos para retirar la protección aislante de los cables.

- Alicates parea cortar cable: se caracterizan por que acaban en puntas afiladas.

1.2. Herramienta de terminación del cable

Es el proceso de insertar el cable en un conector, panel o una toma. Para ello se utilizara una herramienta llamada crimpadora.
las herramientas de crimpado suelen integrar las funciones de pelado y corte.
para el cable coaxial y los conectores RG exixten otro tipo de herramientas de crimpado.

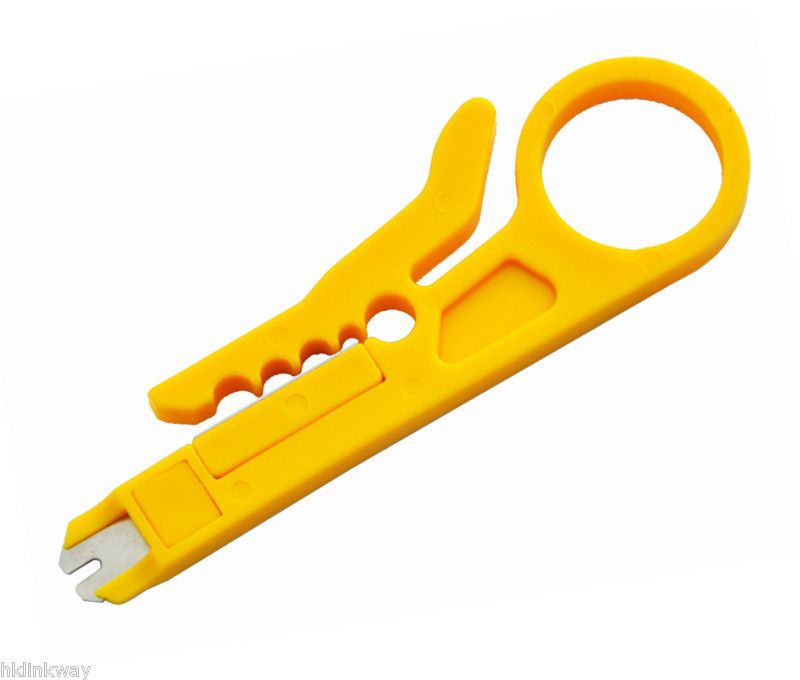

cuando el cable termina en una toma o en un panel se utiliza la herramienta de impacto.
esta herramienta permite la inserción y opcionalmente el corte de los cables.
el cabezal suele tener dos posiciones, por un lado solo inserta el cable y por el otro inserta y corta el cable.
la insercion de los cables en la clavija kaystone debe hacerse cable a cable. Existen soluciones que permiten reducir considerablemente esta tarea, se trata de una herramienta que inserta y corta todos los cables a la vez.

A esta herramienta se le llama herramienta de inserción multipar y dispone de cabezales para conexion simultanea de 3, 4 o 5 cables sobre la conexion tipo 110 o 66. el cabezal tiene dos posiciones una solo inserta el cable y otro que inserta y corta.
